NADオリジナルGPSモジュール

NGU-700

u-blox 社製 EVA-7M 搭載 GPS モジュール

業界最小クラス!! “アンテナ付き GPSモジュール”

特徴

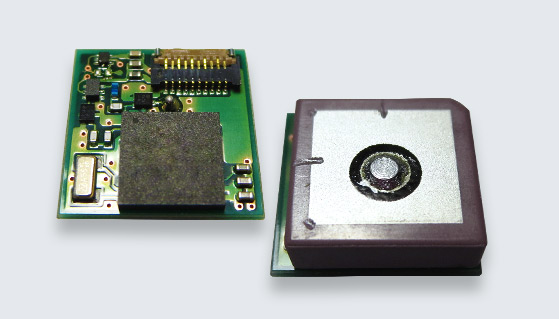

超小型 14mm×14mm アンテナ一体型
・INPAQ製 ×12mmパッチアンテナ付き、超小型GPS受信モジュール
・10ピンFPCコネクタを採用
トップクラスの高感度 -160dBm
・高性能 & 高感度 u-blox製モジュール「 EVA-7M 」塔載
QZSS(準天頂衛星)対応
・GPSの補完と補強を行う QZSS対応。日本・東アジアでの使用に最適

参考仕様

製品名称
NGU-700
受信方式
56チャンネル u-blox7 測位エンジン
受信周波数/コード
GPS/QZSS L1 C/Aコード
受信感度
コールドスタート:-148dBm
再補足:-160dBm
追従:-162dBm
測位時間
コールドスタート :29秒
ホットスタート :1秒
測位精度
単独 2.5m CEP
SBAS 2.0m CEP
プロトコル
NMEA UBXバイナリー RTCM
電源電圧
1.4V ~ 3.6V
仕様温度範囲
-40℃ ~ 85℃
消費電力
連続モード:41mW/1.4V
パワーセーブモード:9mW/1.4V
外形寸法
14mm × 14mm × 6mm

評価方法

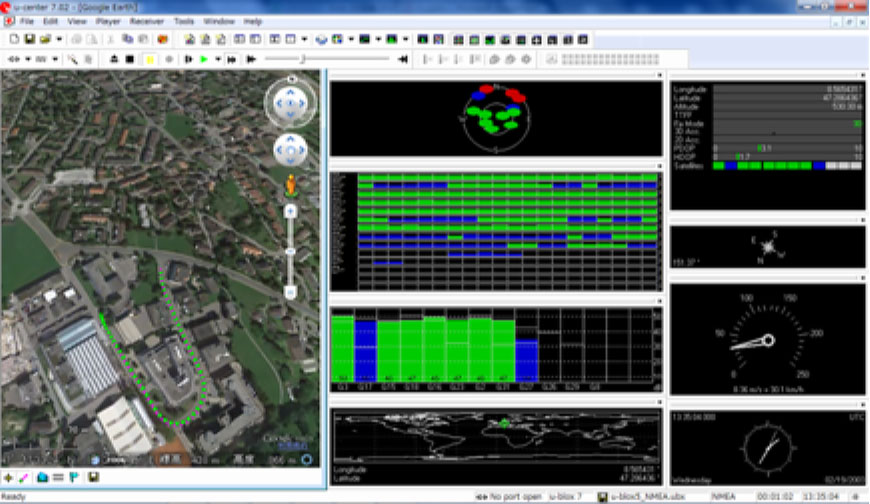

u-blox社 オフィシャルソフト “ u-center “ GPS評価ソフトを使用
※貸出用の評価キットもご用意しております

使用アプリケーション例

車載用途
カーナビ、レーダー探知機、車輛盗難追跡(防止)、ドライブレコーダー、車輛運行管理システム、建機・重機用盗難防止(追跡)システム 等
モバイル用途
デジタルカメラ、ハンディターミナル、ポータブルゲーム機、モバイル測定器 等
レジャー用途
ゴルフ乗用カート、ラジコン機器、ゴルフナビ、登山ナビ 等
防犯・福祉
電動車椅子、徘徊老人探索、盗難追跡 等
その他
ペット探索、動物生態調査、気象用ラジオゾンデ 等
  • ★本製品に記載されております規格等は、改良のため予告なく変更する事がありますので、ご了承願います。
  • ★本資料に記載されている図面等の第三者の工業所有権に起因する諸問題について、弊社はその責任を負いかねます。 また、資料中に回路例が記載されている場合、これらは使用上の参考として、代表的な応用例を示したものですので、これらの回路の使用に起因する損害について、弊社は一切責任を負いません。
  • ★本資料の内容を弊社に断ることなしに、記載または、複製などの他の目的で使用することは堅くお断りします。
